KSG系列礦用干式變壓器使用說明書
一、概述
1、產品名稱、主要用途及其適用范圍
本說明書適用于型號為KSG-(100-1600)/10(6)礦用干式變壓器。
KSG-□/10(6)系列礦用干式變壓器是具有IP30及以下防護等級外殼且可配高低壓開關聯合使用的干式變壓器。
以下無特殊說明統稱為干式變壓器。
2、 產品規格型號及其含義

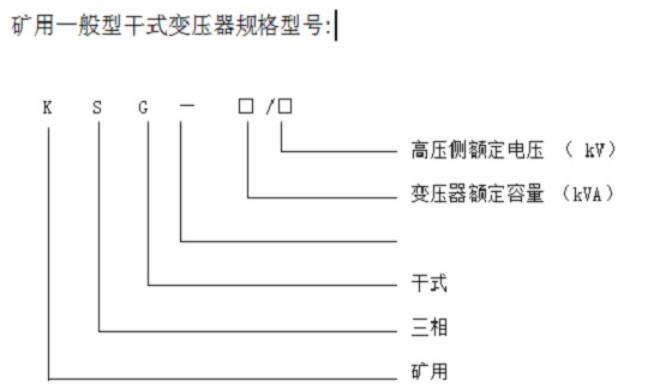

礦用一般型干式變壓器規格型號:

3、產品執行下列標準:
GB/T12173-2008 礦用一般型電氣設備
GB1094.11-2007 干式電力變壓器
GB/T10228-2015 干式電力變壓器技術參數和要求
JB/T3955-2006 礦用一般型電力變壓器
GB4208-2008 機殼防護等級
GB/T17211-1998 干式電力變壓器負荷導則
GB3836.1-2010 爆炸性氣體環境用電氣設備 第1部分:通用要求
GB3836.2-2010 爆炸性氣體環境用電氣設備 第2部分:隔爆型“d”
GB1094.l-2013電力變壓器第 1 部分 總則
4、 防護型式:箱殼防護
5、安全標志:KA KY.
6、正常使用條件
干式變壓器在下列條件下應能正常工作:
a) 海拔高度:不超過1000m;
b) 環境溫度:-20℃~+40℃
c) 空氣相對濕度不超過95%(+25℃時);
d) 在無破壞絕緣的氣體或蒸汽環境中;
e) 用于無甲烷煤塵爆炸性的環境中。
二、技術參數
1、干式變壓器基本參數見表1。
表1
|
型號 |
額定電壓 |
聯結組 標號 |
空載 損耗W |
負載 損耗(120℃)W |
空載 電流% |
短路阻抗 Uz % |
|
|
高壓10(6) kV |
低壓V |
||||||
|
KSG-100 |
±2×2.5% |
400 |
Dyn11 |
400 |
1570 |
1.8 |
4 |
|
KSG-200 |
±2×2.5% |
Dyn11 |
620 |
2530 |
1.1 |
4 |
|
|
KSG-250 |
±2×2.5% |
Dyn11 |
720 |
2760 |
1.4 |
4 |
|
|
KSG-315 |
±2×2.5% |
Dyn11 |
880 |
3470 |
1.2 |
4 |
|
|
KSG-400 |
±2×2.5% |
Dyn11 |
980 |
3990 |
1.2 |
4 |
|
|
KSG-500 |
±2×2.5% |
Dyn11 |
1160 |
4880 |
1.2 |
4 |
|
|
KSG-630 |
±2×2.5% |
Dyn11 |
1300 |
5960 |
1.0 |
6 |
|
|
KSG-800 |
±2×2.5% |
Dyn11 |
1520 |
6960 |
1.0 |
6 |
|
|
KSG-1000 |
±2×2.5% |
Dyn11 |
1770 |
8130 |
1.0 |
6 |
|
|
KSG-1250 |
±2×2.5% |
400 |
Dyn11 |
2090 |
9690 |
1.0 |
6 |
|
注:負載損耗值和短路阻抗值為F級絕緣材料參考溫度120℃時數值。 |
|||||||
2、干式變壓器的絕緣水平按表2規定。
表2
|
額定電壓V |
額定短時耐受電壓方均根值kV |
額定全波雷電沖擊耐受電壓(方均根值)kV |
試驗時間S |
|
400 |
3 |
— |
60 |
|
10000/6000 |
35/25 |
75/60 |
3、干式變壓器絕緣等級及允許溫升見表3。
表3
|
變壓器額定容量kVA |
100-1250 |
|
絕緣耐熱等級 |
F |
|
絕緣系統溫度℃ |
155 |
|
箱殼表面溫升K |
79 |
|
溫度監視報警溫度℃ |
125±5℃ |
三、產品結構
礦用一般型干式變壓器由單獨的干式變壓器、殼體和電纜組成一體,作為井下供、變電設備使用,即為礦用干式變壓器,礦用一般
型移動變電站用干式變壓器即沒有配備高低壓開關時的中間箱殼部分,箱殼內裝有變壓器機芯,即繞組部分和鐵心部分。
干式變壓器的輸入電壓可適應額定電壓+5%至-5%的線路電壓。如果需要改變高壓輸入分接電壓時,在確認變壓器不帶電的狀態下,
打開箱體上的高壓接線盒蓋,按表4改變高壓分接板上的連接片位置。出廠時連接片一律在4-5,即額定輸入電壓10000V上。
表4
|
電壓調整率 |
連接片位置 |
輸入電壓V |
|
+5% |
2-3 |
10500/6300 |
|
+2.5% |
3-4 |
10250/6150 |
|
額定 |
4-5 |
10000/6000 |
|
-2.5% |
5-6 |
9750/5850 |
|
-5% |
6-7 |
9500/5700 |
干式變壓器可以用改變聯結組別的方法變換輸出電壓,具體變換范圍按表1干式變壓器技術參數。在確認變壓器“不帶電”狀態下,打開
變壓器低壓側箱蓋或手孔蓋,將低壓連接片按圖2示意圖聯結,即可得到相應的低壓輸出電壓。


干式變壓器箱殼用鋼板焊接而成,主體側面加通風孔,以增加散熱面。干式變壓器箱體下部有四個吊板,當?shù)跗鹫麢C時必須同時使用。箱體下部設有滑靴。干式變壓器箱體下部設有二個M12外接地螺栓,并有接地符號。
礦用一般型型干式變壓器作為非煤礦供電系統中的電氣設備,10kV(6kV)高壓電往前一級高壓配電裝置輸入到干式變壓器一次側帶電,二次感應輸出低電壓,經獨立使用的饋電裝置供給設備使用。
四、外形尺寸及重量
10(6)kV級干式變壓器(JB/T3955-2006標準)外形尺寸及重量見表5:
表5
|
型號 |
額定容量kVA |
外形尺寸 L×W×H(mm) |
變壓器重量Kg |
|
KSG |
100 |
1750×1500×1500 |
1400 |
|
KSG |
200 |
1750×1500×1500 |
1450 |
|
KSG |
250 |
1750×1500×1500 |
1500 |
|
KSG |
315 |
1750×1500×1500 |
1800 |
|
KSG |
400 |
1750×1500×1600 |
1950 |
|
KSG |
500 |
1750×1500×1600 |
2100 |
|
KSG |
630 |
1750×1500×1750 |
2300 |
|
KSG |
800 |
1750×1500×1750 |
2500 |
|
KSG |
1000 |
1900×1500×1970 |
3000 |
|
KSG |
1250 |
2000×1500×1970 |
3600 |
